Профильді өндіріс желісі

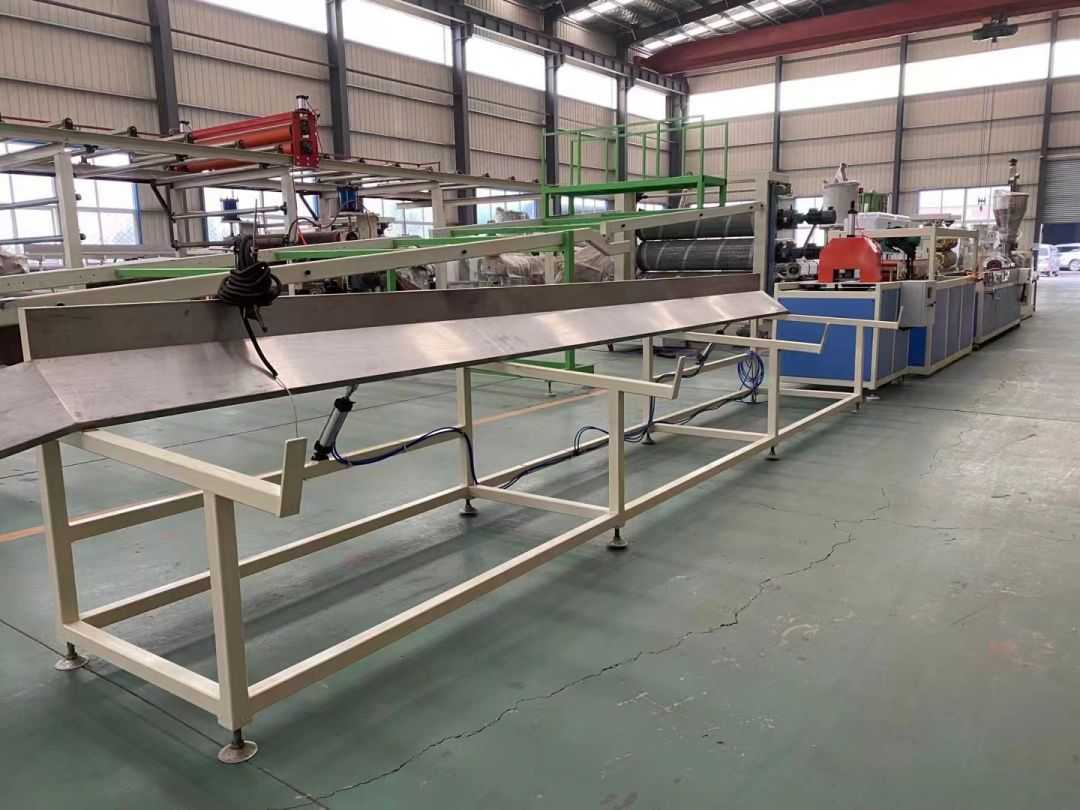

Profile Production Line The profile production line uses SJSZ-65/132 series conical twin-screw extruders, stainless steel vacuum shaping platforms, crawler tractors, automatic cutting integrated machines, and flipping unloading racks. The shaping platform is equipped with a high-pressure vacuum pump and a water pump, which are four-dimensionally adjustable. The tractor is pneumatically clamped. The automatic fixed-length cutting machine uses a travel switch to cut to a fixed length. The stacking rack is 6 meters long, made of stainless steel, and pneumatically flipped.

Сұрау жіберу

Өнім Сипаттамасы

Профильді өндіріс желісі

Профильді өндіріс желісі SJZ-65/132 сериялы конус-65/132 конустық-бұрандалы экструдюрлерді, тот баспайтын болаттан жасалған вакуумдық пішінділер, сынағышы тракторлары, автоматты кесу және түсіру сөрелерін қолданады. Пішіндеу алаңы жоғары қысымды вакуумдық сорғымен және су сорғысымен жабдықталған, ол төрт өлшемді реттелетін. Трактор пневмальды түрде қысылған. Автоматты ұзындықты кесу машинасы белгіленген ұзындыққа кесілген жол жүру қосқышын қолданады. Стекинг сөресі ұзындығы 6 метр, тот баспайтын болаттан жасалған және пневматикалық түрде жылжытылған.

чемодан

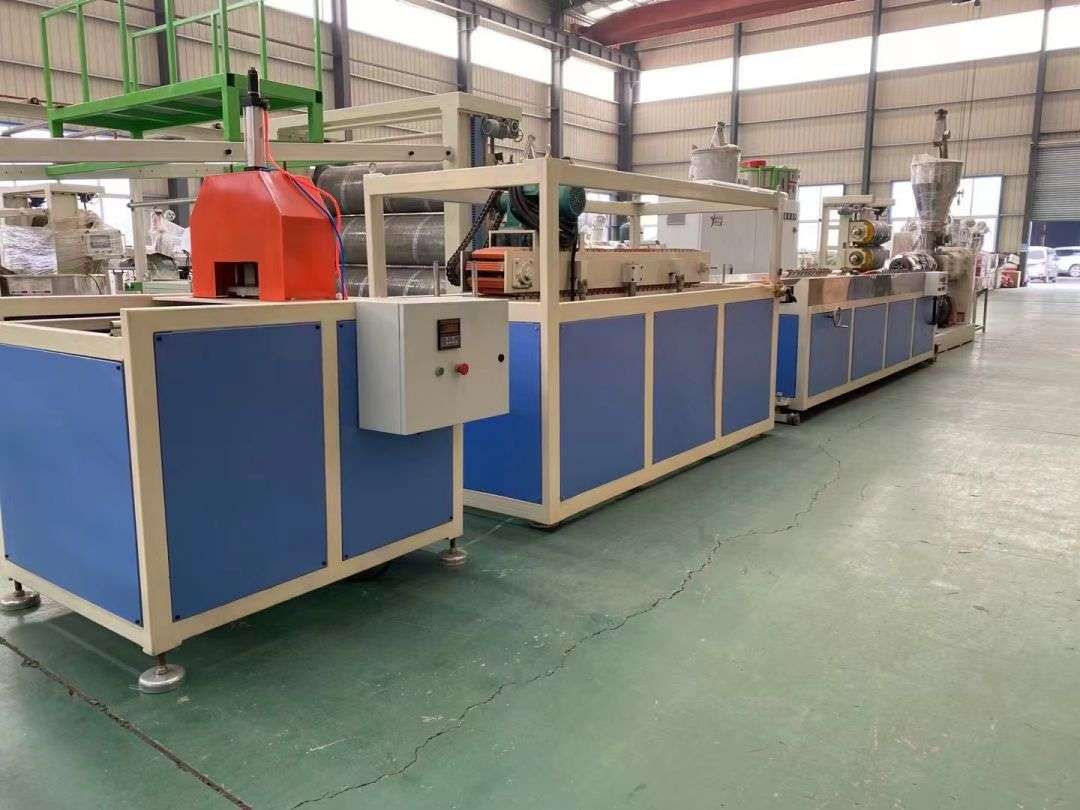

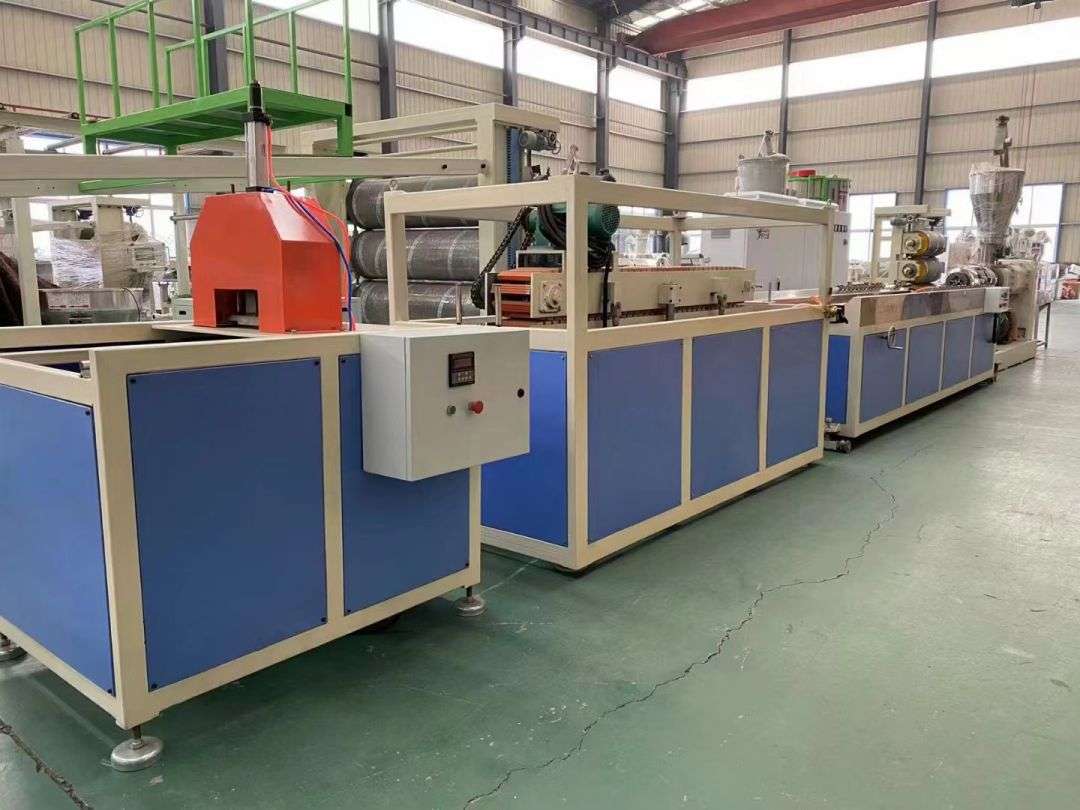

Өнім дисплейі

жоба	Техникалық параметр

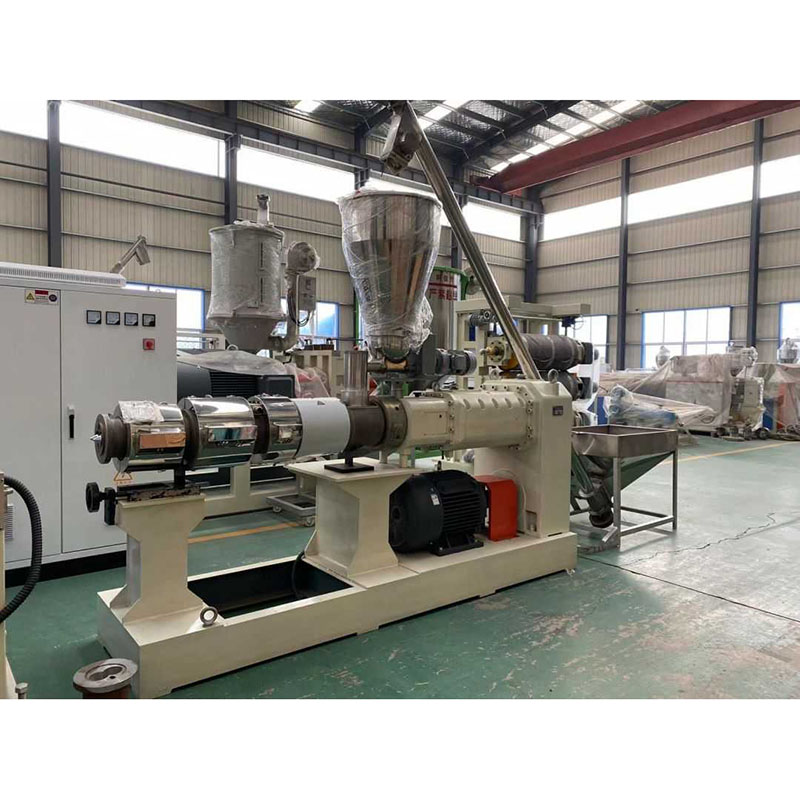

Негізгі қозғалтқыш
Электрлік бақылау кабинеті	* Ауа коммутаторы: чартт * Пайдаланылған болаттың қалыңдығы 1,5 мм-ден кем емес, және барлық электрлік бөлшектер белгілі брендтерден тұрады
Өндіріс көлемі (кг / сағ)	100-200 (өңделген материалдар мен жұмыс жағдайының әр түрлі мөлшері бойынша өзгереді)
мөлшері (мм)	3670 x 1500 x 2350 мм
Салмақ (кг)	3000 кг
Автоматты есептеу және тамақтандыру	Материал: тот баспайтын болат
Электр жеткізу желісі	Үш фазалы төрт сымды жүйе
Температура контроллері, төтенше аялдама және қорғау функциялары бар	Температураны басқару кестесі Ағымдағы қорғаныс дабылы функциясы Жоғары вольтты шамадан тыс жүктеме қорғау жүйесі.
белгі	Жоғары ығысу, жақсы пластификациялау эффектісі, жоғары өнім (100-160 кг / сағ) Профильді экструзияның қосымша мөлшері өндірістік желінің шығыс талаптарына сәйкес келеді. Жоғары деңгейдегі өндірістік материалдар мен берік бөліктер қатты иілгіш қасиеттерге ие.
Жұмыс тақтасының деректері қалай көрсетіледі	Сандық дисплей
Бұрандасы: жоғары сапалы қорытпалар 38CRMOIA Nitride қабаты қалыңдығы 0,7 мм, бетінің қаттылығы HV940, RA0.4um Қытайдың танымал бренді
Диаметрі (мм)	65/132 мм
Белсенді ұзындық (мм)	2140 мм
сан	2-бап
форма	ашу
Жылдамдық жылдамдығы (R / MIN)	1 ~ 34 (сотта)
Барабан жоғары сапалы қорытпасы 38CRMOIA Nitride Litride қабаты қалыңдығы 0,7 мм, бетінің қаттылық HV940, RA0.4um
Машина цилиндр түрі	Монолитті құрылғылар
Жылу әдісі	Алюминийді жылыту сақинасы
Жылу учаскелерінің саны	Ауданы 4
Жылыту қуаты (кВт)	30 кВт (11/4/6/8)
Температура диапазоны (℃)	50 ~ 350 ℃
Салқындату аймақтарының саны	3 аудан
Аралас ағынды өзегі	45 #, хромдықпен қапталған ішкі бет
Салқындатқыш	3x250W желдеткіші салқындатылған
Салқындату орны	ауа
сапаны қамтамасыз ету	10 000-нан асатын қызмет мерзімі
Құрылғы барабанының өңделу әдісі	Екі-легірленген қаттылық HRC 55-62
2. Жетек жүйесі және баяулау жүйесі
Негізгі жетекші мотор	37 кВ, Шандонг әйгілі бренді мотор
Негізгі мотордың жұмыс әдісі	Үш фазалы асинхронды мотор, редукторға тікелей қосылған, губернатордың ауыспалы ортасы бар мотор
Негізгі драйвтың жылдамдығы	30 ~ 1400R / мин
Беріліс қорабының бренді	Көлденең жоғары бұралу редукторы, қатты тіске арналған беріліс
редуктор	Азот инфильтрациясы күтімі, беріліс материалдары - 20Croti
Жұмыс билеті қорабы	Бөлу жәшігін азайтудың екі біліктері таикалық редукторлармен басқарылады
Негізгі қозғалтқыштың жылдамдықты реттеу режимі	Айнымалы ток үшін реттеу
3. Вакуумдық сорғы жүйесі
басу	Су сақинасы вакуум сорғысы
Мотордың күші	3kw
Мотор жұмыс режимі	үшфаза асинхронды мотор
Вакуумдық дәреже	0 ~ -0.8pa
Вакуумдық сорғы	Шығару мөлшері: 60 м³ / сағ

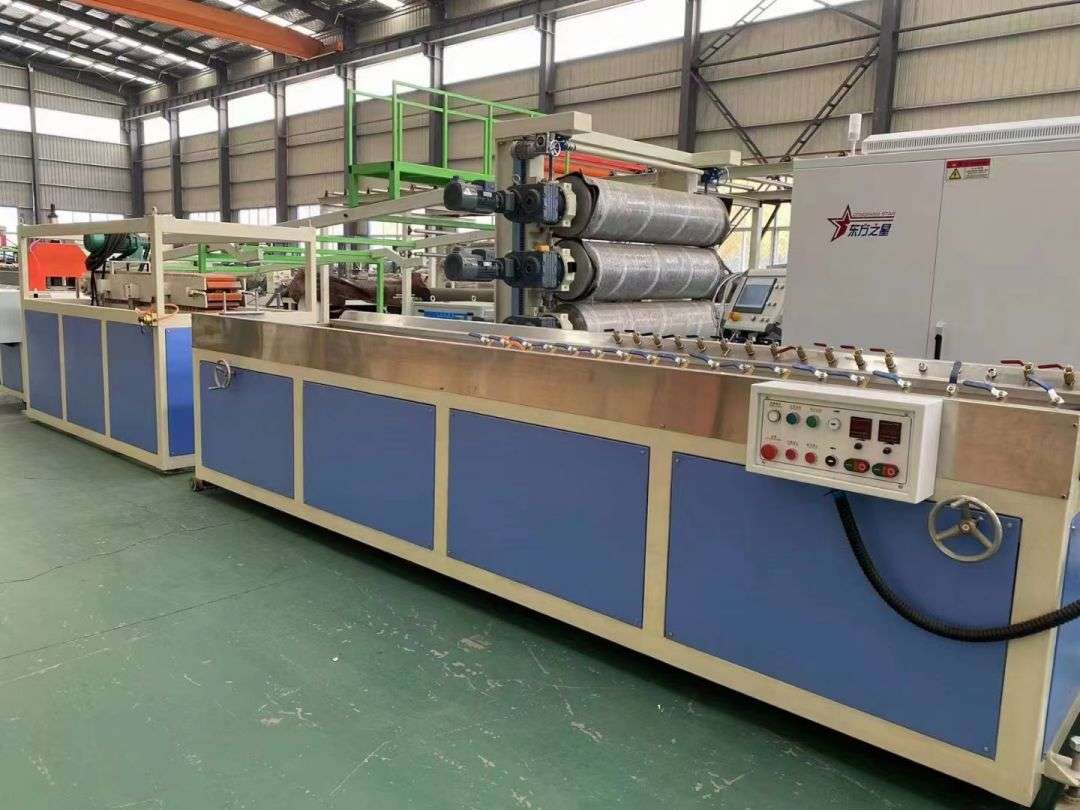

1. 240 вакуумды орнату кестесі

мөлшері (мм)	400012001475mm (Желілік теміржол мөлшерін қосқанда)
Су табақ материалы	Тот баспайтын болат
Ауаның саптамасы мен су саптамасының саны	Шамамен 60
Моторды бұрын және кейін жылжытыңыз	0.75 кВт (1 жиын)
Су сорғысы	3KW
Вакуумдық сорғы түрі	Су сақинасы вакуум сорғысы
Вакуумдық сорғы қуаты	Екі, 4 кВт
Вакуумдық (MPA)	0 ~ -0.8pa
Су буының саптамасының орналасуы және байланысы режимі	Орналасқан жері: Параметр сахнасының екі жағы: белгіленген түрі
Ортаңғы биіктіктің реттеу режимі	Кохлеарлы құрт нұсқаулығы
Басқару шкафы	1, оңай жұмыс. 2, электрлік реттеуден бұрын және одан кейін Параметрлер кестесін іске қосыңыз, қолмен жоғары және төмен түзету. 3, электр құрылғылары чинттен жасалған 4, барлық қозғалтқыштардың шамадан тыс жүктемелері бар.
Су ыдысының көлемі мен мөлшері	Шамамен 150л

Жалпы сипаттамасы параметрлері

Автоматты сумен жабдықтау және дренажды бақылау

Вакуум кестесі 1

700 мм мм және алға жылжытыңыз

Сол және оң жақ дәлдетілген викторина ± 30 мм

Су дискілері тот баспайтын болаттан жасалған

Сыртқы құбырлар мен жабдықтарды оңай орнату және күрделі жөндеу оңай.

Сумен жабдықтау және дренажға арналған барлық сыртқы құбырлар 1 «-2» мырышталған болат құбырлардан жасалған.

Жақсы көріну

2. Кросслер тракторы

Ұзын, x және кең (мм)	1800mm x 1500mm x 1700 мм
Трактілік жылдамдық (м / мин) Максималды тартпа	0,8-5 м / мен 4000 N
Трактикалық мотор қуаты (кВт)	2.2kw x 1
Жол жолы	пневуль
Моторды қосу режимі	Жұлдызды байланыс
Қозғалтқыштар саны	1
Мотор жылдамдығы	10 ~ 1450Р / мин
Тиімді ұзындығын бақылау	1500 мм
Мотор жылдамдығын реттеу	Айнымалы ток қозғалтқышы, инвертордың жылдамдығын реттеу
Резеңке және трек қосу режимі	Бұрандалармен жылдам қосылған, оңай орнату және жою
Тартылу блоктарының сипаттамасы	Резеңке блоктармен және Q235A болаттан, жақсы беріктігі мен тозуға төзімділігі бар
Режим коды	Пневматикалық бақылау
Трактордың биіктігі	1000 ± 50 мм, реттелетін, синхронды тарту жылдамдығы.
Сығылған ауа қысымы	0.5 ~ 0.7mpa
Желілік жанармай құю әдісі	Қолмен қосу
Басқару шкафы Цилиндр және пневматикалық бөліктер	Электр бөлшектері: жазу Цилиндрді YADKE қолданады
Барлық пневматикалық бөліктер: YADKER × Трактор контроллері вакуумды басқару тақтасында × Қалған жақтардағы есіктер мен қораптар қалыңдығы 1,5 мм болат табақшамен шығарылады. × Трактордың көрінісі әдемі.

Автоматты кесу интеграцияланған машинасы

3. Кесетін машина: 1200 мм x 1160 мм x 1600 мм
Қысым режимі Кесу дәлдігі Кесілген биіктік Мотор қуатын кесіңіз	Пневматикалық тізбек ≤2mm ≤150mm 1,5 кВт
Максималды кесу ені	260 мм
Есептегіш әдісі	Фотоэлектрлік қосқыш
Ауаны қысу қысымы	0.5 ~ 0.7mpa
