ПВХ ағаш-пластикалық композиттік Great Wall тақтасы жабдығы

ПВХ ағаш-пластикалық композиттік Great Wall тақтасы жабдығы Профильді өндіру желісінде SJSZ-65/132 сериялы конустық қос бұрандалы экструдерлер, тот баспайтын болаттан жасалған вакуумды пішіндеу платформалары, шынжыр табанды тракторлар, автоматты кесетін біріктірілген станоктар және аударылатын түсіру тіректері қолданылады. Формалау платформасы төрт өлшемді реттелетін жоғары қысымды вакуумдық сорғымен және су сорғышымен жабдықталған. Трактор пневматикалық қысқышпен бекітілген. Тұрақты ұзындықты автоматты кесу машинасы бекітілген ұзындыққа кесу үшін қозғалыс қосқышын пайдаланады. Жинақтауға арналған сөренің ұзындығы 6 метр, тот баспайтын болаттан жасалған және пневматикалық төңкерілген.

Сұрау жіберу

Өнім Сипаттамасы

ПВХ ағаш-пластикалық композиттік Great Wall тақтасы жабдықтары рофильді өндіру желісі

Профильді өндіру желісінде SJSZ-65/132 сериялы конустық қос бұрандалы экструдерлер, тот баспайтын болаттан жасалған вакуумды пішіндеу платформалары, шынжыр табанды тракторлар, автоматты кесетін біріктірілген станоктар және аударылатын түсіру тіректері қолданылады. Формалау платформасы төрт өлшемді реттелетін жоғары қысымды вакуумдық сорғымен және су сорғышымен жабдықталған. Трактор пневматикалық қысқышпен бекітілген. Тұрақты ұзындықты автоматты кесу машинасы бекітілген ұзындыққа кесу үшін қозғалыс қосқышын пайдаланады. Жинақтауға арналған сөренің ұзындығы 6 метр, тот баспайтын болаттан жасалған және пневматикалық төңкерілген.

іс

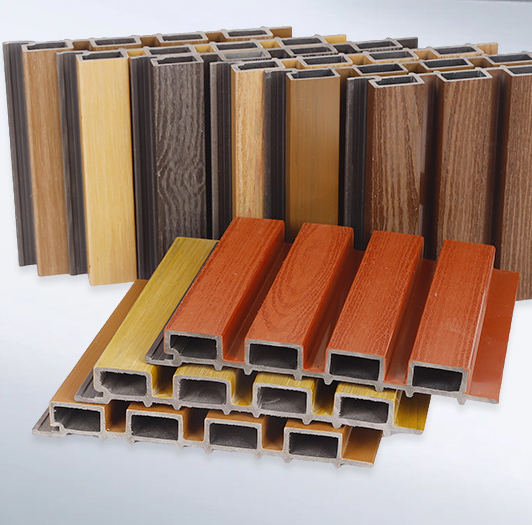

өнімді көрсету

жоба	техникалық параметр

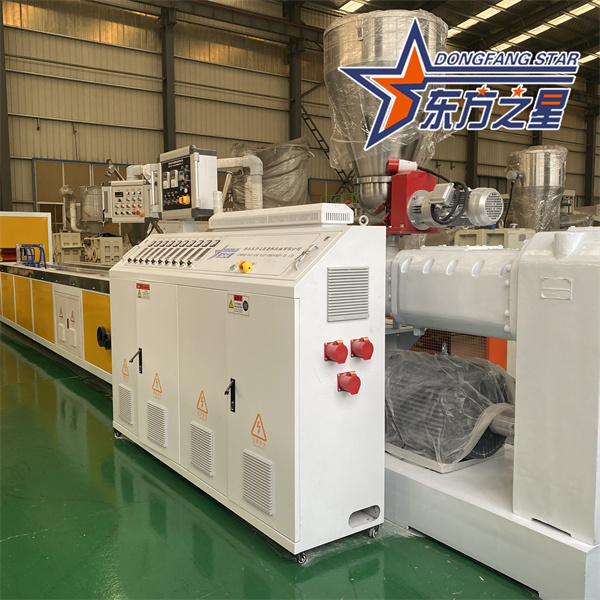

негізгі қозғалтқыш
электрлік басқару шкафы	* Ауа қосқышы: Чинт * Пайдаланылатын болат қалыңдығы 1,5 мм-ден кем емес және барлық электрлік құрамдас бөліктер белгілі брендтер.
Өндіріс көлемі (кг/сағ)	100-200 (өңделген материалдардың әртүрлі экструзия көлеміне және жұмыс жағдайларына байланысты өзгереді)
өлшемі (мм)	3670 x 1500 x 2350 мм
салмағы (кг)	3000 кг
Автоматты өлшеу және азықтандыру бункері	Материал: баспайтын болат
Электр беру желісі	үш фазалы төрт сымды жүйе
Апаттық тоқтату және қорғаныс функциялары бар температура реттегіші	Температураны басқарудың интеллектуалды үстелі Артық токтан қорғау дабыл функциясы Жоғары вольтты шамадан тыс жүктемеден қорғау жүйесі.
ерекшелігі	Жоғары кесу, жақсы пластификаторлық әсер, жоғары өнімділік (100-160кг / сағ) өндіріс желісінің шығыс талаптарын қанағаттандыру үшін сәйкес өлшемдегі профильді экструзия жылдамдығы. Жоғары деңгейдегі өндіріс материалдары мен берік бөлшектердің берік қасиеттері бар.
Жұмыс тақтасының деректері қалай көрсетіледі	сандық дисплей
Бұрандалы: жоғары сапалы қорытпасы 38CrMoAIA нитрид қабатының қалыңдығы 0,7 мм, бетінің қаттылығы HV940, Ra0,4um Қытайдың танымал бренді
диаметрі (мм)	65/132 мм
белсенді ұзындық (мм)	2140 мм
саны	2-бап
пішін	конустық
Жылдамдық (р/мин)	1~34 (диашық)
Барабан жоғары сапалы қорытпасы 38CrMoAIA нитрид қабатының қалыңдығы 0,7 мм, бетінің қаттылығы HV940, Ra0,4um
Машинаның цилиндр түрі	монолитті құрылғылар
Жылыту әдісі	Құю алюминий қыздырғыш сақинасы
Жылыту алаңдарының саны	Аудан 4
жылу қуаты (кВт)	30Кв (11/4/6/8)
температура диапазоны (℃)	50~350℃
Салқындату аймақтарының саны	3 Аудан
Біріктірілген ағын өзегі	45 #, хромдалған ішкі беті
салқындатқыштың өтуі	3X250w желдеткіш салқындатылған
салқындату ортасы	ауа
сапа кепілдігі	Қызмет мерзімі 10 000 сағаттан асады
Машинаның барабанын өңдеу әдісі	Екі легірленген қаттылық HRC 55-62
2. Жетек жүйесі және баяулату жүйесі
Негізгі жетек қозғалтқышының қуаты	37 кВт, Шаньдун әйгілі бренд моторы
Негізгі қозғалтқыштың жұмыс әдісі	Редукторға тікелей қосылған үш фазалы асинхронды қозғалтқыш, айнымалы жиілікті түрлендіру реттегіші бар қозғалтқыш
Негізгі жетектің негізгі қозғалтқышының жылдамдығы	30~1400р/мин
Беріліс қорабының бренді	Көлденең жоғары бұралу беріліс қорабы, қатты тісті көлбеу беріліс
беріліс дөңгелегі	Азот инфильтрациясын өңдеу, беріліс материалы 20CrMoTi
жұмысқа билет жәшігі	Екі тарату қорапшасының редукциялық білігі такикалық берілістермен қозғалады
Негізгі қозғалтқыштың жылдамдығын реттеу режимі	Айнымалы ток жылдамдығын реттеу
3. вакуумдық сорғы жүйесі
түрі	су сақинасы вакуумдық сорғы
қозғалтқыштың қуаты	3кВт
Мотордың жұмыс режимі	үш фазалы асинхронды қозғалтқыш
вакуумдық дәреже	0~-0,8па
вакуумдық сорғы	Шығару жылдамдығы: 60 м³ / сағ

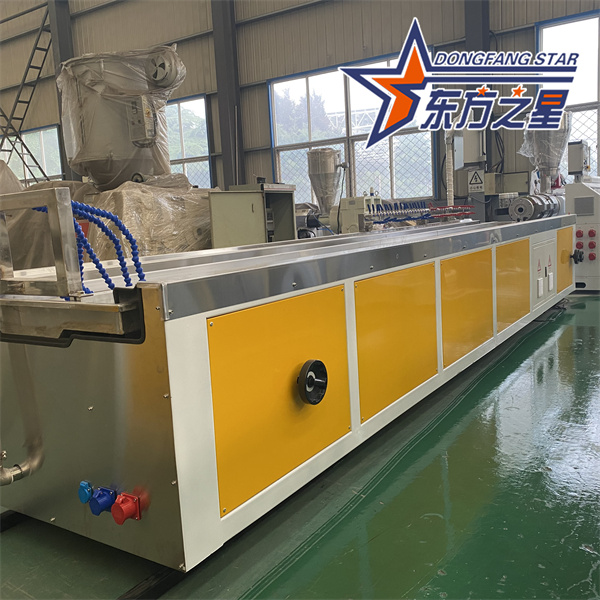

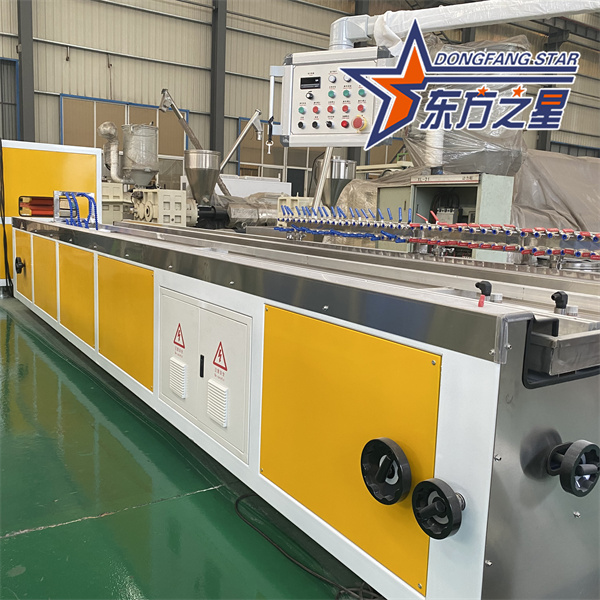

1. 240 Вакуумды орнату кестесі

өлшемі (мм)	400012001475мм (бағыттаушы рельс өлшемін қосқанда)
Су тақтасының материалы	тот баспайтын болат
Ауа шүмегінің және су шүмегінің саны	60-қа жуық
Қозғалтқышты бұрын және кейін жылжытыңыз	0,75 кВт (1 жиынтық)
су сорғысы	3КВт
Вакуумдық сорғы түрі	Су сақиналы вакуумдық сорғы
Вакуумдық сорғы қуаты	Екі, 4кВт
вакуумдық дәреже (Мпа)	0~-0,8па
Су буының саптамасының орналасуы және қосылу режимі	Орналасқан жері: орнату сатысының екі жағы: бекітілген түрі
Орталық биіктігін реттеу режимі	Кохлеарлы құрттарға арналған нұсқаулық
басқару шкафы	1、 жеңіл жұмыс. 2、 Электрлік реттеуге дейін және кейін орнату кестесін, жоғары және төмен қолмен реттеуді орындаңыз. 3、 Электр құрылғылары Чинттен жасалған 4、 Барлық қозғалтқыштар шамадан тыс жүктемеден қорғайды.
Су ыдысының көлемі мен мөлшері	Шамамен 150 л

Жалпы сипаттама параметрлері

Автоматты сумен жабдықтау және дренажды басқару

Вакуумдық кесте 1

700 мм және алға жылжытыңыз

Сол және оң жақ дәлдік ± 30 мм

Су дискілері тот баспайтын болаттан жасалған

Сыртқы құбырлар мен жабдықты орнату және күрделі жөндеу оңай.

Сумен жабдықтау және суды бұру үшін барлық сыртқы құбырлар 1 «-2» мырышталған болат құбырлардан жасалған.

жақсы көрінетін көрініс

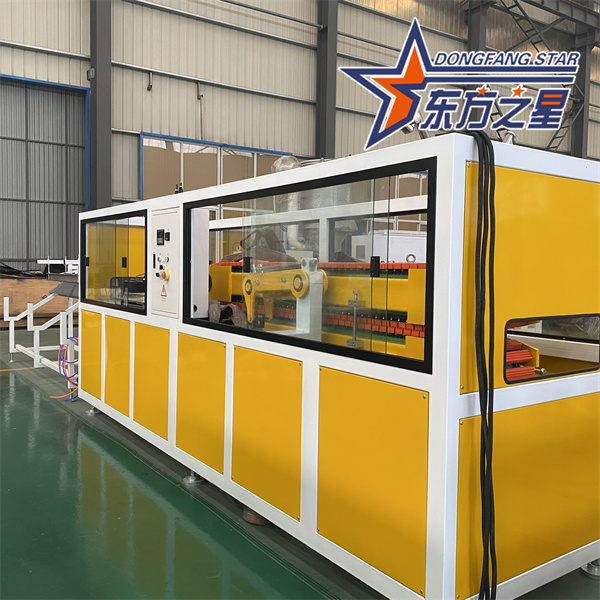

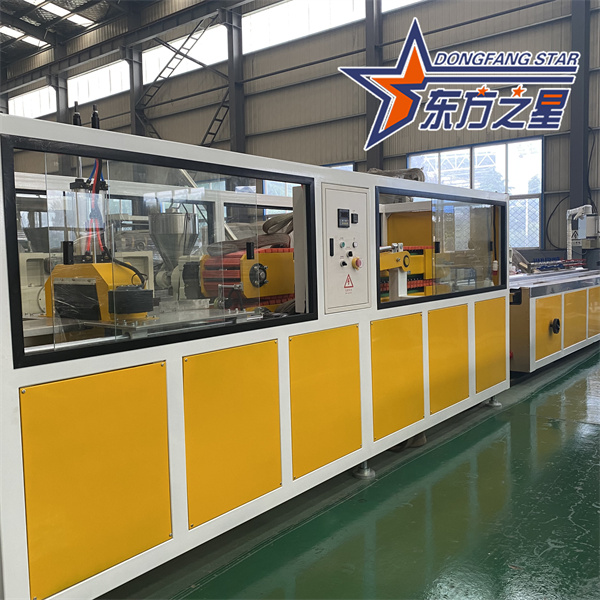

2. Шынжыр табанды трактор

Ұзын, X және кең (мм)	1800 мм x 1500 мм x 1700 мм
Тарту жылдамдығы (м/мин) тартқыштың максималды тартылуы	0,8-5 м/мин 4000 Н
Тартымды қозғалтқыштың қуаты (кВт)	2,2 кВт x 1
Трек жолы	пневматикалық
Қозғалтқышты қосу режимі	жұлдызды байланыс
қозғалтқыштардың саны	1
қозғалтқыш жылдамдығы	10~1450р/мин
Тиімді ұзындықты бақылаңыз	1500мм
Қозғалтқыш жылдамдығын реттеу	Айнымалы ток қозғалтқышы, инвертор жылдамдығын реттеу
Резеңке мен жолды қосу режимі	Бұрандалар арқылы жылдам қосылады, орнату және алу оңай
Тартқыш блоктардың сипаттамалары	Резеңке блоктармен және Q235A болатымен біріктіріңіз, жақсы төзімділік пен тозуға төзімділік
Режимнің қысқыш режимі	пневматикалық бақылау
Трактордың ортаңғы биіктігі	1000 ± 50 мм, реттелетін, синхронды тарту жылдамдығы.
Қысылған ауа қысымы	0,5~0,7Мпа
Жанармай құю әдісі	Қолмен қосу
басқару шкафы Цилиндр және пневматикалық бөлшектер	Электр бөліктері: Чинт Цилиндрді Ядке пайдаланады
Барлық пневматикалық бөлшектер: Yadker × Трактор контроллері вакуумды басқару тақтасында × Қалған жағындағы есіктер мен қораптар қалыңдығы 1,5 мм болат пластинадан жасалған. × Трактордың сыртқы түрі әдемі.

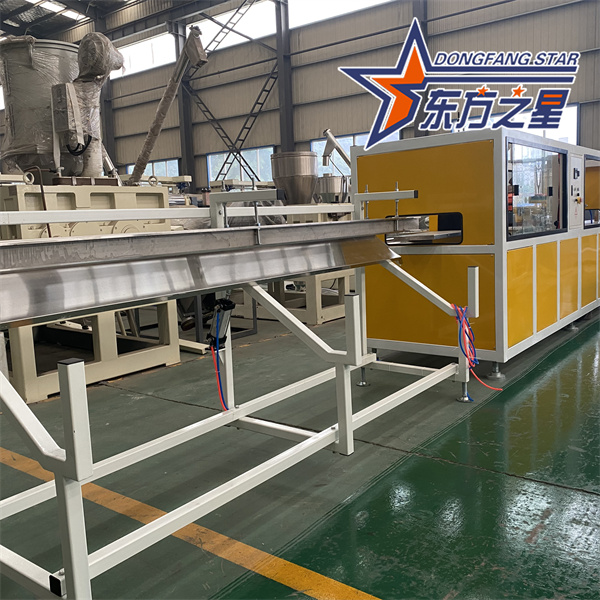

Автоматты кесу біріктірілген станок

3. Кесу машинасы: 1200 MM X 1160 MM X 1600 MM
Қысым режимі Кесу дәлдігі Кесу биіктігі Мотор қуатын кесіңіз	пневматикалық контур ≤2мм ≤150мм 1,5 кВт
Максималды кесу ені	260 мм
метр әдісі	фотоэлектрлік қосқыш
Ауаны қысу қысымы	0,5~0,7Мпа
